一、概述
LL-FP-0.3KVA-220V集中供电集中控制型消防应急照明分配装置是实现电力线信号转换为两总线信号的通路。该配电箱采用双电源供电，能接收应急照明控制器下发的火警联动控制信号，自动切换供电电源，使配电箱下端连接的消防应急灯具转入应急状态，并向应急照明控制器上传反馈信号。产品安装方便，操作简洁。
二、技术参数
执行标准号：
GB 17945－2010
电气特性：
输入电压：AC220V/50HZ
输出电压：DC24V
电流：≤12.5A
通讯方式：
CAN总线技术
使用环境：
温 度：0℃～+55℃
相对湿度≤95％，不凝露
4、硬件配置：
路由器：R100.002
分配电监控模块：DB100.002
断路器(空开)：DZ47P-C16（德力西）
开关电源：NES-350-24
三、安装方法
1、结构尺寸： 图1： 390×430×140mm
2、室内壁挂式安装
3、按照箱体安装尺寸在选定安装的墙面上打四个孔，用Φ8金属膨胀螺钉将箱体固定在墙面上。
图1
四、原理与接线
LL-FP-0.3KVA-220V集中供电集中控制型消防应急照明分配装置原理图如图2所示：
图2

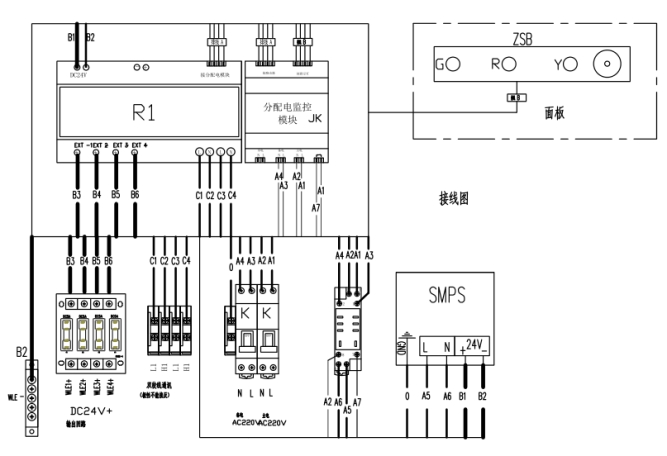

电气接线图如图3所示：
图3
五、注意事项
1、必须由合格的电气人员进行该产品的操作、维护和检修。
2、维修时要先断开电源，再进行维修。
3、电缆进出处应采用可靠密封措施，确保运行安全。
4、断路器应定期进行维修。
5、单输出回路的电源断电后，请注意检查电源，请勿跨接回路电源线，并及时通知售后维修。
六、售后服务
1. 本配电箱保修二年(以发票购买日期为准),保修期内免费维修.
2. 本产品使用寿命为十年，超过有效使用寿命请及时与厂家联系
3. 出现下列情况之一,不予保修实行收费维修.
(1) 用户使用不当而损坏.
(2) 超过保修期.
