EPS应急电源简介

   EPS英文的全称为Emergency（紧急）Power（电力）Supply（供给），是现代社会中最为主要的，保障电力和消防安全而采用的一种应急电源，它主要由输入输出单元、充电模块、电池组、逆变器、监控器、输出切换装置部分组成。

    应急电源的运行原理为：

    在市电正常的时候，由市电经过输出切换装置给重要负荷公供电，在同一时间充电器为蓄电池为蓄电池充电或者浮充，当市电断电后或者电压超出供电范围，控制器气动逆变器，同时输出切换装置将市电供电状态立即切换到逆变器供电，为负荷设备提供应急供电；当市电恢复时，应急电源将恢复为市电供电。

    EPS是以处理应急照明、事端照明、消防设施等一级负荷供电设备为主要方针，供给一种符合消防规范的具有独立回路的应急供电体系，该体系可以在应急状态下供给紧迫供电，用来处理照明用电或只要一路市电缺少第二路电源，或替代发电机组构成第二电源，或做为需求第三电源的场合运用。

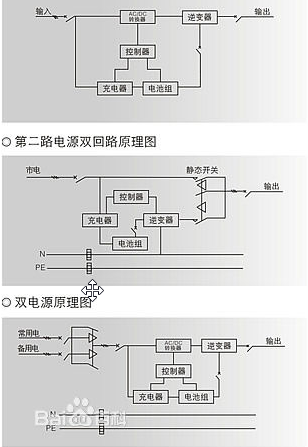

电路原理图

说明：

     当市电经过AC/DC转换器进入逆变器再由逆变器提供输出电流，这时电池处于充电工作状态。当控制器检测到市电停电或电压过低过高时，在零秒时间内由电池组通过逆变器输出负载提供电能。

第二路电源双回路原理图

说明：

     市电经过静态开关输出同时逆变器处于待机状态，当控制器检测到市电停电或电压过低过高时，控制器切换至电池组输出逆变电压，提供电能。静态开关转换时间为零秒。

双电源原理图

说明：

      当市电或备用电供电时，只有一路进入EPS-AC/DC转换器工作，同时经过逆变器输出。市电和备用电停电或电压过低、过高时EPS通过静态开关、转换器、逆变器输出逆变电压提供负载供电。静态开关转换时间为零秒。

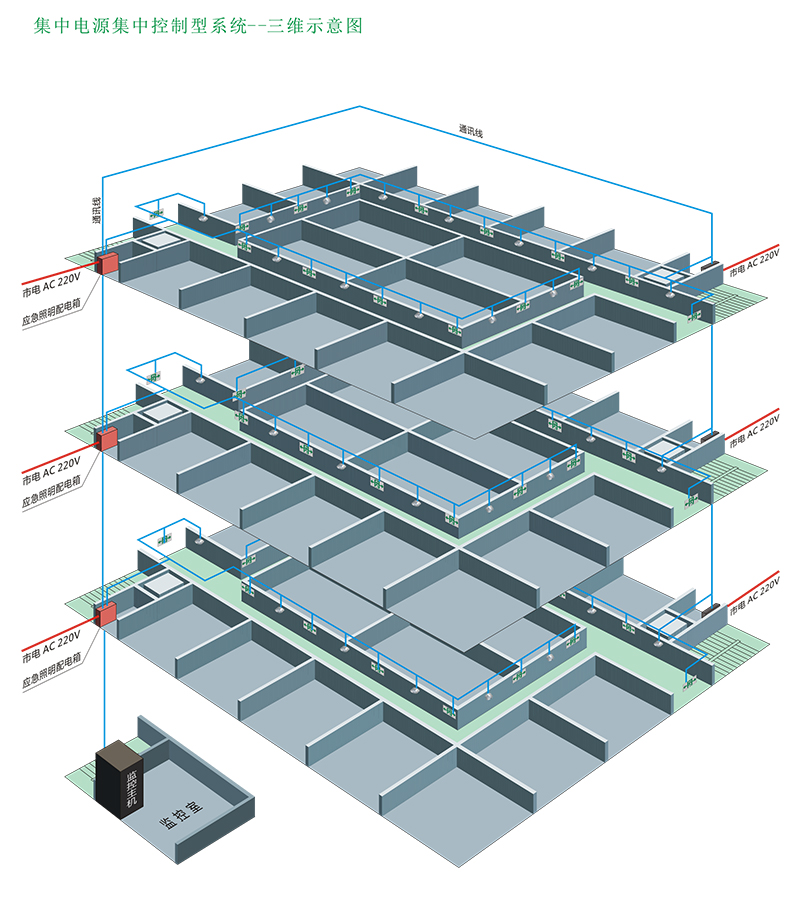

1、供电方式

       由主电（市电AC220V)回路向区域应急照明配电箱供电，再由区域应急照明配电箱直接或经开关电源降压（DC24V），向该区域各个供电回路连接的集中控制型消防应急灯具供电。

2、系统通讯方式

       系统采用二总线通讯技术，控制主机连接各个区域内设置于应急照明分配电装置内的区域路由器，再由区域路由器与连接应急灯具通讯，可采用自由拓扑架构。

3、灯具控制方式

       回路中每个集中控制型应急灯具都具有独立的ID（地址），可以独立的执行指令和主动上报灯具状态信息。灯具内置单片机可实时监测光源情况。
