7寸彩屏控制器产品线包含多款尺寸规格,适用于各类家用、商用、工业设备的可视化人机交互应用场景。
全系列产品均采用高规格真彩色LCD并配套电容式触摸屏。外观设计简约时尚,符合现代人审美观与使用习惯。
7寸彩屏控制器适用于各类工业/商业场合的电器控制、彩屏交互、人机交互、照明系统、高端仪器等应用场合。

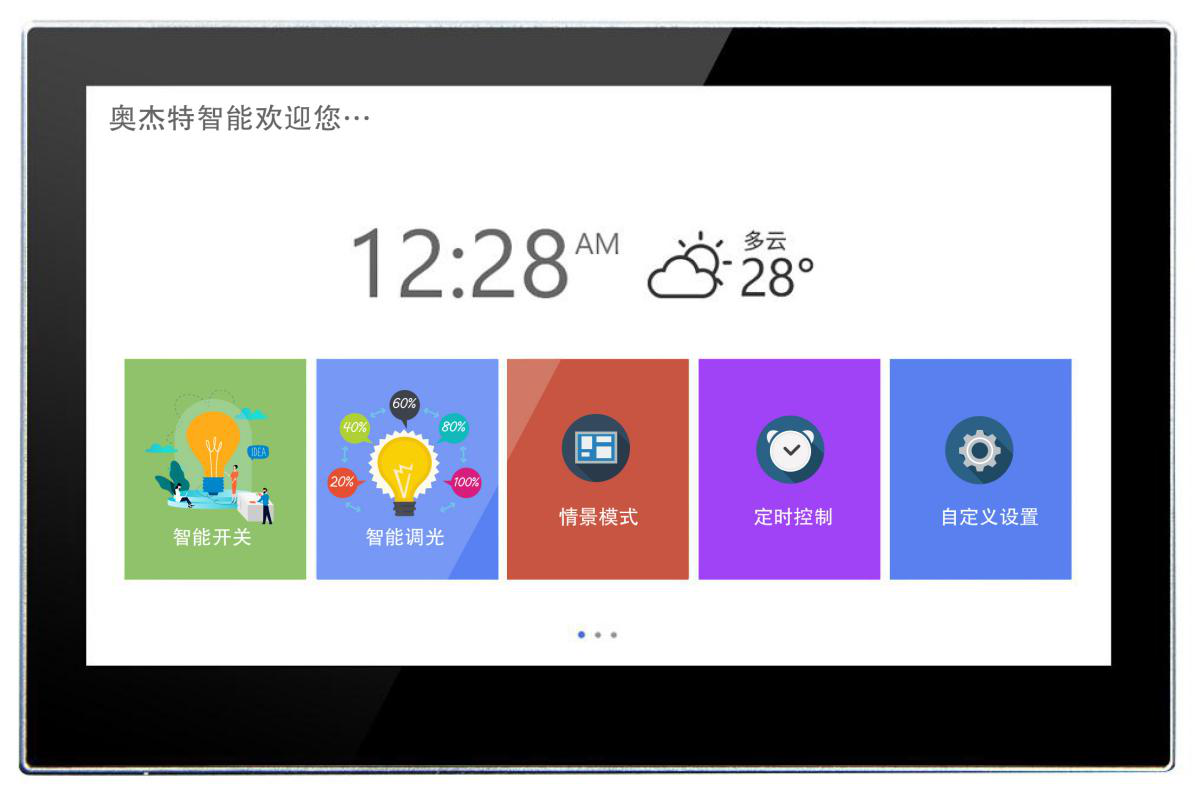

其内置7寸高分辨率全彩显示搭配电容式触摸玻璃面板,操作顺滑简单。内置ARM ARM Cortex™-A7 双核
1.2GHz核处理器,处理性能强劲,满足各类运算要求。同时配备RS485, RS232,RJ45...满足各类智能电器、
智能控制的硬件连接需求。机器后背采用磁吸式金属挂架滑扣式安装设计,整机安装简单且牢固可靠。
高档大气的CNC铝面板外壳,直接融入家居环境。
一、型号说明
产品名称 |
7寸智能彩色触摸屏 |
产品型号 |
AJT-RM-DMT07 |
二、产品功能
●场景自定义编辑、支持翻页、自定义UI界面
●默认支持12组场景、12个单回路开关、6个单回路调光
●可自定义回路数量、设置开关、调光、场景、定时功能
●每个回路都可实现开关、调光、场景、定时控制
●可自行编辑场景名及回路名称
●可设置节能模式(如无操作60s后熄灭)
●彩色液晶显示,可设置管理密码
三、技术参数
项目 |
说明 |
|||
CPU与存储 |
CPU |
ARM Cortex™-A7 双核1.2GHz |
||
内存 |
64MByte |
|||
闪存 |
128MByte |
|||
屏幕 |
尺寸 |
7英寸 |
||
分辨率 |
高清1024x600 IPS屏 |
|||
发色数 |
24位全彩色(16.7M色) |
|||
触摸 |
全贴合电容式触摸屏 |
|||
外设与接口 |
串口 |
RS485 |
数量 |
1 |
串口 |
RS232 |
数量 |
1 |
|
USB OTG |
Micro USB OTG |
数量 |
1 |
|
扩展存储 |
TF卡槽(兼容SDHC标准) |
数量 |
1 |
|
按键 |
隐藏式复位按键 |
数量 |
1 |
|
以太网 |
10M/100M全双工自适应RJ45以太网口 |
数量 |
1 |
|
WIFI |
IEEE 802.11b/g/n内置天线(可选) |
数量 |
1 |
|
音频 |
内置蜂鸣器 |
数量 |
1 |
|
RTC时钟 |
|
数量 |
1 |
|
指示灯 |
电源指示灯 |
数量 |
1 |
|
尺寸与重量 |
整机尺寸 |
173.8*111.2*8.0mm墙外 |
||
整机重量 |
400g(含挂架) |
|||
匹配底盒 |
86底盒(86*86mm) |
|||
包装尺寸 |
220*14*65mm |
|||
包装重量 |
500g |
|||
工作环境 |
电源输入 |
DC 12V 500MA |
||
最大功率 |
6W |
|||
工作温度 |
-20℃~70℃ |
|||
工作湿度 |
RH10%~RH90%(不结露) |
