能直接带动继电器工作的CMOS 集成块电路
　　在电子爱好者认识电路知识的的习惯中，总认为CMOS 集成块本身不能直接带动继电 器工作，但实际上，部分CMOS 集成块不仅能直接带动继电器工作，而且工作还非常稳定 可靠。本实验中所用继电器的型号为JRC5M－DC12V 微型密封的继电器（其线圈电阻为 750Ω）。现将CD4066 CMOS 集成块带动继电器的工作原理分析如下：

工作原理：

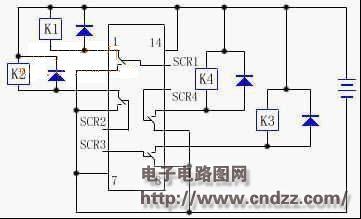

　　CD4066 是一个四双向模拟开关，集成块SCR1～SCR4 为控制端，用于控制四双向模 拟开关的通断。当SCR1 接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、② 脚→电源负极使K1 吸合；反之当SCR1 输入低电平时，集成块①、②脚开路，K1 失电释 放，SCR2～SCR4 输入高电平或低电平时状态与SCR1 相同。 　　本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的， 千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的 反电动势，极容易导致集成块击穿。并联了二极管后，在继电器由吸合变为释放的瞬间，线 圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电 动势的产生，确保了集成块的安全。 　　低电压下继电器的吸合措施 　　常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸 合，便可在额定电压的一半左右可靠地工作。因此，可以在开始时给继电器一个启动电压使 其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。

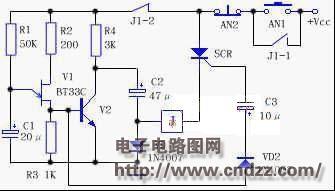

如图所示



　　V1 为单结晶体管BT33C，它与R1、R2、R3 和C1 组成一个张弛式振荡器， SCR 为单向可控硅，按下启动按钮AN1 后，电路通电，因为SCR 无触发电压，所以不导 通，继电器J 不动作，电源通过R4 和VD1 给电容C2 迅速充电至接近电源电压（Vcc-VD1 压降）。同时，电源经R1 给电容C1 充电。数秒后，C1 上电压充到V1 的触发电压，C1 立即通过V1 放电，在R3 上形成一个正脉冲，该脉冲一路加到V2 基极，使V2 迅速饱和导 通，V2 集电极也即电容C2 正极近于接地。由于此时C2 上充有上正下负的正极性电压，所 以C2 负极也即J 线圈一端呈负电位。R3 上的正脉冲另一路经VD2、C3 去触发可控硅导通， SCR 阴极也即J 线圈另一端接近电源电压。这时，J 线圈实际上承受约两倍的电源电压， 所以J1－1 闭合，松开AN1 后，J1－1 自保。J1－2 将V1、V2 供电切断，继电器在接近 电源电压下工作。图中，AN2 为停止按钮，按下AN2，J 失电释放，J1－1 断开，整个控制 电路失电。 　　制作本电路时，一般可取继电器的额定电压为电源电压的1.5 倍左右，一般情况下，任 何型号的单向可控硅（或双向可控硅）皆可满足本电路需要。V2、C1、C3 的耐压视电源电 压的高低选取。C2 耐压最好不低于电源电压的两倍。
